Introduction au compteur d'eau horizontal à ailes en spirale à large plage WPD

L'eau est le bien le plus précieux de la planète et une mesure précise est essentielle à une gestion efficace et équitable des ressources en eau. Dans les applications impliquant de gros pipelines et des débits élevés, la demande en compteurs d'eau va au-delà du simple comptage ; il faut un compteur capable de large plage de mesure et une fiabilité exceptionnelle à long terme. C'est dans ce contexte que le Compteur d'eau horizontal à ailes en spirale à large gamme WPD a été développé, devenant un instrument indispensable dans le comptage moderne des ressources en eau.

Le rôle et l'importance du compteur d'eau horizontal à ailes en spirale à large plage WPD dans la gestion moderne des ressources en eau

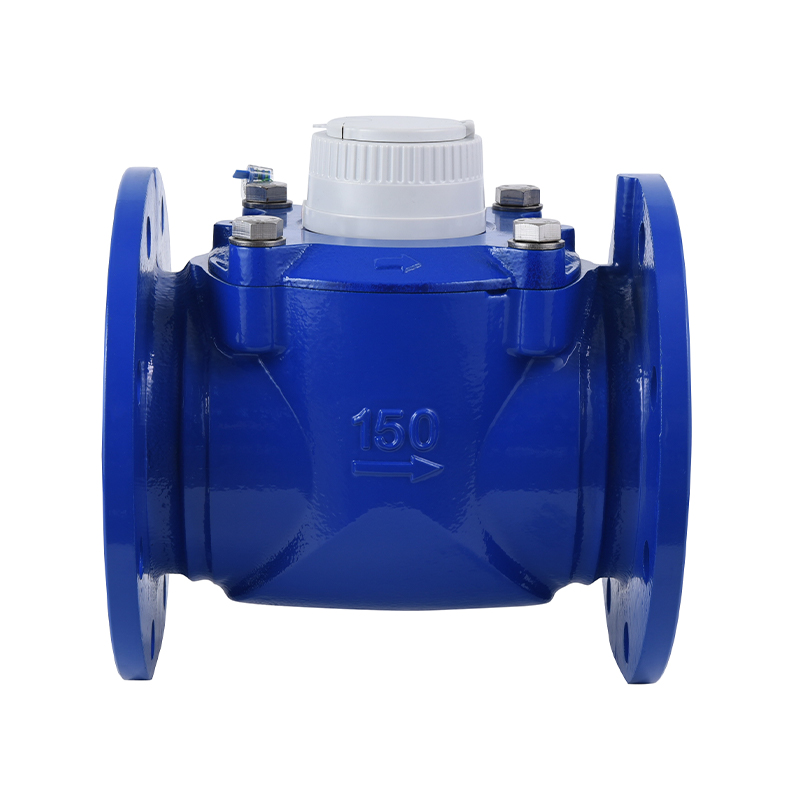

Le Compteur d'eau horizontal à ailes en spirale à large gamme WPD est un compteur de type vélocité conçu pour répondre aux besoins de mesure précis dans les environnements à haute vitesse et de grand diamètre tels que l'approvisionnement en eau municipal, l'utilisation industrielle à grande échelle et l'irrigation agricole. Comparé aux compteurs traditionnels à jet unique ou multi-jets, la principale caractéristique du compteur d'eau WPD est sa capacité de « large plage ». Cela signifie qu'il maintient une grande précision (précision) sur un spectre de débit extrêmement large, depuis les débits de fuite infimes jusqu'aux débits de pointe à pleine charge. Cette performance est cruciale pour les services d'eau qui gèrent les zones de comptage de district (DMA) et contrôlent les pertes, car elles identifient et quantifient efficacement « l'eau non facturée », ayant un impact direct sur la rentabilité de l'entreprise et la durabilité de l'eau.

Pourquoi une mesure précise du débit d'eau est vitale pour les utilisateurs

Qu'il s'agisse d'utilisateurs résidentiels, d'entreprises commerciales ou de grandes sociétés industrielles, une mesure précise du débit d'eau est la base de transactions équitables et d'une allocation optimisée des ressources.

Pour les fournisseurs d’eau : Veiller à ce que chaque goutte d’eau soit enregistrée avec précision est une condition préalable à la protection des revenus. De plus, la surveillance avec la haute précision Compteur d'eau horizontal à ailes en spirale à large gamme WPD permet une détection et une résolution rapides des fuites de canalisations ou des consommations anormales.

Pour les utilisateurs commerciaux et industriels : Les coûts de l'eau représentent souvent une dépense opérationnelle importante. Les données fiables fournies par le compteur d'eau WPD aident les entreprises à effectuer une comptabilité analytique méticuleuse, à surveiller l'eau de traitement et à améliorer la conservation de l'eau.

Pour les utilisateurs agricoles : En irrigation, une mesure précise de la consommation d’eau est essentielle pour contrôler les volumes d’application, empêcher une extraction excessive et parvenir à une utilisation scientifique de l’eau.

Conception et force de l'entreprise derrière le compteur d'eau WPD

Le high performance of the Compteur d'eau horizontal à ailes en spirale à large gamme WPD est indissociable de la conception professionnelle et de la force de fabrication qui le soutiennent. Technologie Cie., Ltd d'instrument de cube d'eau de Ningbo. est une société spécialisée axée sur la production de compteurs d'eau de grand diamètre et de mouvements de compteurs d'eau.

Ningbo Water Cube Instrument Technology Co., Ltd. possède une chaîne industrielle complète et robuste, couvrant les aspects allant de la conception et du développement de produits, à la fabrication de moules, au traitement du moulage par injection, jusqu'à l'assemblage et à la vérification. La société adhère au principe d'entreprise « La qualité d'abord, la réputation d'abord », en utilisant l'expérience accumulée et les dernières technologies pour fournir au marché des produits de mesure de haute qualité. C'est précisément grâce à la force de l'équipe d'experts du Water Cube et à sa chaîne industrielle complète que le compteur d'eau WPD atteint la précision et la fiabilité privilégiées par les clients. L'entreprise entretient également une coopération à long terme avec de nombreuses entreprises nationales et est largement reconnue au sein de l'industrie.

Aperçu des principaux avantages du compteur d'eau horizontal à ailes en spirale à large plage WPD

Le WPD Water Meter, through its unique design, combines the durability of traditional mechanical meters with the precision of modern metering devices. Its horizontal installation ensures stable water flow as it enters the spiral wing vanes, effectively minimizing the impact of turbulence on measurement. Crucially, its Spiral Wing structure is specifically designed for high flow and low resistance, ensuring reliable metering across a wide range while maintaining low Head Loss. These characteristics of the WPD Wide Range Horizontal Spiral Wing Water Meter make it the ideal choice for applications demanding strict standards for metering accuracy, flow range, and long-term stability.

Principe de fonctionnement et composants de base du compteur d'eau WPD

Pour comprendre les performances supérieures du compteur d'eau horizontal à ailes en spirale à large plage WPD, il faut examiner son principe de mesure de base et sa conception structurelle précise. En tant que compteur de vitesse, son fonctionnement est basé sur la dynamique des fluides, convertissant le volume d'eau circulant à travers le compteur en mouvement mécanique mesurable.

Principe de fonctionnement du compteur d'eau horizontal à ailes en spirale : du débit d'eau à la mesure

Le operation of the WPD Wide Range Horizontal Spiral Wing Water Meter (WPD Water Meter) is based on velocity measurement. Water flows in a specific direction through the meter's internal measuring chamber, driving the rotation of the Spiral Wing impeller installed in the flow path.

Entraînement de flux : Le meter incorporates a special flow guiding structure to ensure that the water flow impacts the vanes evenly and smoothly upon reaching the spiral wing. The higher the water velocity, the faster the spiral wing rotates.

Relation entre la vitesse et le débit : Dans la plage de débit désignée, la vitesse de rotation de l'aile en spirale est directement proportionnelle au débit instantané traversant le compteur.

Conversion mécanique et affichage : Le rotation of the spiral wing is transmitted to the meter's counter via a precise transmission system (typically involving a magnetic coupling or gear train). The magnetic coupling design effectively isolates the water-wetted parts from the counter, ensuring the counter remains dry and clean, and preventing scaling or debris from interfering with readings. The counter accumulates the recorded rotations and converts them into the cumulative volume (e.g., cubic meters) readable by the user.

Le key to the WPD Wide Range Horizontal Spiral Wing Water Meter's ability to achieve "wide range" measurement lies in its Horizontal installation and the special geometric shape of its Spiral Wing. Horizontal installation ensures smooth axial flow, while the optimized spiral wing vanes are highly sensitive to low flow rates while effectively handling high-velocity impacts, preventing excessive wear and measurement deviation.

Conception et composants clés : la base matérielle d'un dosage de haute précision

Une haute qualité Compteur d'eau horizontal à ailes en spirale à large gamme WPD dépend de la fabrication précise et du contrôle rigoureux de chaque composant. À cet égard, Ningbo Water Cube Instrument Technology Co., Ltd. exploite les avantages de l’ensemble de sa chaîne industrielle pour garantir l’excellence des produits.

Water Cube, en tant qu'entreprise spécialisée dans la production de compteurs d'eau et de mouvements de compteurs de grand diamètre, possède une expertise approfondie dans la fabrication de moules et le traitement du moulage par injection. Ceci est essentiel pour la fabrication de l’aile en spirale et du mécanisme de dosage de haute précision et à faible friction. L'entreprise place une sélection rigoureuse des matériaux et un contrôle précis des tolérances de fabrication au cœur de sa politique qualité, comme le souligne son principe d'entreprise : « La qualité d'abord, la réputation d'abord ». C'est ce souci du détail qui garantit que chaque compteur d'eau horizontal à ailes en spirale à large plage WPD répond à des normes de mesure rigoureuses et atteint une fiabilité exceptionnelle à long terme.

Compteur d'eau horizontal à ailes en spirale à large gamme WPD Structure Diagram and Function Description

Structurellement, la conception horizontale du compteur d'eau WPD signifie que l'eau s'écoule le long de l'axe horizontal. Son mécanisme de dosage central est monté sur l’axe central du pipeline. Cela permet au compteur de gérer des débits et des vitesses plus élevés que les compteurs multi-jets tout en minimisant la perte de charge. Cet avantage de conception en fait le choix privilégié pour les applications de grand diamètre et à haut débit. Le débit est stable et le moment d'inertie est faible, ce qui constitue la garantie technique du compteur d'eau horizontal à ailes en spirale à large plage WPD pour atteindre une grande précision sur une large plage.

Caractéristiques et avantages clés du compteur d'eau à large plage WPD

Le WPD Wide Range Horizontal Spiral Wing Water Meter holds an important position in the market because its optimized design, building upon traditional spiral wing meters, addresses the common issue of insufficient accuracy in large-diameter meters at low flow rates, thus offering a series of unparalleled advantages.

Capacité de mesure à large plage : haute précision à différentes vitesses de débit

Il s’agit de l’argument de vente le plus crucial du compteur d’eau horizontal à ailes en spirale à large gamme WPD. Les compteurs de vitesse traditionnels connaissent souvent une forte baisse de précision à faible débit, ce qui empêche les compagnies des eaux de mesurer avec précision les faibles débits pendant la nuit ou pendant les heures creuses, en particulier les débits subtils causés par des fuites de canalisations.

Conception à large plage de mesure : le compteur d'eau WPD atteint un rapport de plage extrêmement élevé (valeur R) grâce à des aubes à ailes en spirale de précision et à une structure de chambre de dosage optimisée. Cela signifie qu'il maintient les limites de précision requises (généralement ± 2 % ou ± 5 % selon les normes internationales comme ISO 4064) depuis le débit de démarrage extrêmement faible (Qmin) jusqu'au débit continu maximum (Qmax).

Cette capacité du compteur d'eau WPD est vitale pour les services d'eau qui gèrent l'eau non facturée (NRW), car il peut mesurer avec précision les faibles débits qui autrement seraient ignorés, améliorant ainsi les revenus globaux et la fiabilité des données.

Conception structurelle robuste et durable

En tant que compteur d’eau de grand diamètre, la durabilité est essentielle pour garantir un fonctionnement stable à long terme.

Construction durable : Ningbo Water Cube Instrument Technology Co., Ltd. a des années d'expérience dans la fabrication de compteurs d'eau et comprend le rôle critique de la qualité des matériaux dans la durée de vie du produit. Le corps du compteur d'eau horizontal à ailes en spirale à large plage WPD est généralement fabriqué à partir de fonte ou de fonte ductile de haute qualité, offrant une excellente résistance à la pression et à la corrosion. Les composants internes, en particulier l'aile en spirale et les roulements sujets à l'usure, utilisent des matériaux composites très résistants à l'usure et à faible frottement, prolongeant efficacement la durée de vie du compteur et réduisant la fréquence de maintenance.

Commodité et avantages de l’installation horizontale

Installation horizontale : Le compteur d'eau WPD est conçu pour une installation horizontale, qui non seulement est conforme à la plupart des codes d'installation du système de canalisations, mais garantit également un débit axial stable à l'entrée dans la chambre de mesure. Un débit stable est la base pour obtenir une mesure de débit d’eau de haute précision. Le processus d'installation est relativement simple et facilement compatible avec les systèmes de canalisations existants.

Rôle de la conception des ailes en spirale dans l'amélioration de la précision

Conception à ailes en spirale : les aubes à ailes en spirale du compteur d'eau à ailes en spirale horizontales à large plage WPD diffèrent des compteurs à turbine standard ; leur conception est plus épurée, se rapprochant de la forme d'une turbine. Cette conception optimise l'angle d'impact de l'eau, réduisant la résistance du fluide tout en augmentant la sensibilité rotationnelle de la turbine à faible débit.

Tirant parti de l'expertise de Water Cube en matière de conception et de développement de produits et de fabrication de moules, la précision géométrique et l'équilibre dynamique des aubes à ailes en spirale sont assurées. Il s’agit de la garantie technique essentielle pour obtenir une excellente précision sur une large plage de mesure.

Efficacité reflétée par une faible perte de charge

Faible perte de charge : des compteurs d'eau de grand diamètre sont installés sur les canalisations principales et une perte de charge excessive peut provoquer une baisse de la pression en amont, affectant la stabilité du service d'approvisionnement en eau et l'expérience de l'utilisateur. La structure interne simplifiée et l'aile en spirale optimisée du compteur d'eau à aile en spirale horizontale à large plage WPD minimisent la résistance au débit, permettant au compteur de maintenir une très faible perte de pression même lors de la gestion de débits élevés. Cela améliore non seulement l’efficacité énergétique du système, mais garantit également une pression d’eau stable dans le réseau de canalisations.

Potentiel de mise à niveau intelligente et accessoires en option

Pour s'adapter à la tendance de la gestion intelligente de l'eau, le compteur d'eau WPD offre généralement une bonne évolutivité.

Accessoires en option : il peut intégrer des émetteurs d'impulsions, des modules M-Bus ou LoRaWAN pour permettre l'acquisition et la transmission de données à distance. Cela permet au compteur d'eau horizontal à aile en spirale à large plage WPD de s'intégrer de manière transparente aux systèmes IoT modernes de distribution d'eau municipale, permettant ainsi la surveillance de l'eau industrielle et l'analyse des données en temps réel. De plus, des capteurs pour surveiller la température de l'eau et la pression du système peuvent être équipés en fonction des besoins de l'utilisateur, fournissant ainsi des données opérationnelles plus complètes.

Larges domaines d'application du compteur d'eau WPD

Le high precision, wide range, and excellent durability of the WPD Wide Range Horizontal Spiral Wing Water Meter make it an ideal choice for various water metering scenarios, especially in applications requiring the handling of large flows and complex flow regimes.

Comptage d'eau résidentiel

Bien que le compteur d'eau WPD soit principalement conçu pour les grands diamètres, son rôle est crucial sur les conduites d'arrivée principales des grands immeubles d'habitation ou des complexes résidentiels intégrés.

Dans le cadre du comptage principal pour les habitations à logements multiples, le compteur d'eau horizontal à ailes en spirale à large plage WPD capture avec précision les énormes variations de débit, depuis une consommation nocturne extrêmement faible (telle que les remplissages de réservoir, les fuites mineures) jusqu'à l'utilisation de pointe pendant la journée (telle que les bains simultanés).

Cette mesure précise du débit d'eau garantit une facturation équitable entre les sociétés de gestion immobilière et les fournisseurs d'eau et fournit des données fiables sur le volume total pour l'attribution des sous-compteurs internes.

Comptage d'eau commercial

Dans les locaux commerciaux tels que les immeubles de bureaux, les centres commerciaux, les hôpitaux et les hôtels, la consommation d’eau est très fluctuante et présente des pics élevés.

Le WPD Water Meter can easily handle the momentary high Flow Rate impacts during periods like lunchtime or peak holiday traffic, while still maintaining sensitivity to low flows during off-hours.

Le stable and reliable WPD Wide Range Horizontal Spiral Wing Water Meter provided by Ningbo Water Cube Instrument Technology Co., Ltd. helps commercial customers achieve fine-tuned water expense management and energy auditing, assisting businesses in controlling operating costs.

Irrigation agricole

L’agriculture est une grande consommatrice de ressources en eau, et une mesure précise de l’eau d’irrigation est une condition préalable à la conservation de l’eau et à une irrigation efficace.

Aux principaux points de prise d'eau des grandes exploitations agricoles et des systèmes d'irrigation, le compteur d'eau WPD fournit des données de comptage fiables. Sa construction durable peut résister aux conditions environnementales extérieures difficiles.

Le Wide Range characteristic of the WPD Wide Range Horizontal Spiral Wing Water Meter ensures that even when the irrigation pump station starts or stops, causing drastic flow changes, metering Accuracy is maintained, providing data support for developing scientific irrigation plans.

Surveillance de l'eau industrielle

Dans les secteurs industriels tels que l'acier, la chimie, l'énergie et la transformation des aliments, la surveillance des eaux de traitement est cruciale, car elle est directement liée à la qualité des produits et au respect de l'environnement.

Le WPD Water Meter is often used to monitor the total volume of cooling water, production water, and wastewater discharge. Its low Head Loss feature ensures minimal impact on high-flow process operations.

En intégrant des capacités de lecture à distance (accessoires en option), le compteur d'eau horizontal à aile en spirale à large plage WPD permet une surveillance de l'eau industrielle en temps réel, aidant les usines à détecter instantanément une consommation anormale, à effectuer un contrôle des processus et à gérer les fuites.

Distribution d'eau municipale

Il s’agit du domaine d’application le plus critique du compteur d’eau WPD. Dans les réseaux urbains de distribution d’eau, il remplit deux fonctions principales :

Comptage principal à la source : utilisé à la sortie de l'usine de traitement de l'eau ou sur les principales canalisations d'approvisionnement régionales pour mesurer avec précision le volume total entrant dans l'ensemble de la zone de service.

Comptage de district (DMA) : Aux limites des zones de comptage de district, les performances à large plage du compteur d'eau à ailes en spirale horizontales à large plage WPD sont essentielles pour calculer avec précision le bilan hydrique du DMA. Il capture de manière fiable le débit nocturne minimum (MNF), un indicateur essentiel pour évaluer les fuites dans la zone.

Water Cube, fort de son expérience professionnelle et de sa chaîne industrielle complète dans la fabrication de compteurs d'eau de grand diamètre, se consacre à fournir des solutions de comptage répondant aux normes strictes de la distribution d'eau municipale. Le compteur d'eau horizontal à ailes en spirale WPD à large plage de haute qualité de la société aide les gestionnaires municipaux à améliorer l'efficacité et la fiabilité de leurs systèmes d'approvisionnement en eau.

Explication des spécifications techniques du compteur d'eau à ailes en spirale horizontales à large plage WPD

Comprendre les spécifications techniques du compteur d'eau horizontal à ailes en spirale à large plage WPD est fondamental pour une sélection, une installation et une assurance de performances correctes. Ces paramètres définissent les limites opérationnelles et les performances de mesure du compteur.

Tailles disponibles, plage de débit et pression nominale

En tant que représentant typique des compteurs d'eau de grand diamètre, les spécifications des compteurs d'eau WPD couvrent généralement la plupart des tailles requises pour les applications municipales et industrielles.

Classe de précision et définition d’une large plage

La précision des mesures est la mesure de base pour évaluer les performances des compteurs d’eau. La caractéristique à large plage du compteur d'eau horizontal à ailes en spirale à large plage WPD s'exprime à travers son rapport de plage (valeur R).

Normes de mesure : les compteurs d'eau WPD sont généralement conformes aux normes internationales telles que la norme ISO 4064 ou la directive européenne sur les instruments de mesure (MID).

Classe de précision : selon les normes, le compteur doit répondre à différentes exigences de précision dans deux zones de débit :

Entre Qmin et Qt (flux de transition) : l'erreur maximale admissible (MPE) est généralement de ± 5 %.

Entre Qt et Qmax : l'erreur maximale admissible (MPE) est généralement de ± 2 %.

Rapport de plage (R) : R = Qmax / Qmin. Les compteurs à ailes en spirale traditionnels peuvent avoir des valeurs R inférieures, tandis que le compteur d'eau à ailes en spirale horizontale à large plage WPD est conçu pour atteindre des valeurs R plus élevées (par exemple, R80, R100, R160 et plus). Cela reflète directement son avantage Large gamme. Une valeur R élevée signifie que le compteur maintient une haute précision sur une plage plus large de débits.

Paramètre de perte de charge

La perte de charge est un paramètre important pour évaluer l’efficacité du compteur. Les compteurs d'eau WPD de haute qualité sont conçus pour minimiser la résistance interne.

Exigences de perte de pression : selon les normes, la perte de charge causée par le compteur au débit continu Q3 (approximativement égale à Qmax) doit être inférieure à une valeur spécifique (par exemple, 63 kPa ou 100 kPa).

Le WPD Water Meter, through its streamlined internal structure and horizontal Spiral Wing design, effectively controls Head Loss, ensuring minimal impact on system Pressure during high Flow Rate operation.

Spécifications des matériaux et processus de fabrication

Le long-term stability and reliability of the water meter depend on superior materials and manufacturing processes.

Matériau du corps : utilise généralement de la fonte, de la fonte ductile ou un alliage de bronze qui répond aux normes de sécurité de l'eau potable, garantissant une construction durable et une résistance à la corrosion.

Matériau des composants internes : les pièces mobiles telles que l'aile en spirale, les roulements et les engrenages doivent utiliser des plastiques techniques hautes performances à faible friction ou de l'acier inoxydable pour résister à l'usure et à l'accumulation de tartre, garantissant ainsi une précision de mesure à long terme.

Ningbo Water Cube Instrument Technology Co., Ltd. se spécialise dans la production de compteurs d'eau de grand diamètre et comprend l'influence critique des matériaux et des processus sur le produit final. L'entreprise contrôle strictement les matériaux et la précision de fabrication dans la fabrication de moules, le traitement du moulage par injection et les procédures rigoureuses d'assemblage et de vérification. C'est cette attention aux détails qui permet au compteur d'eau à aile en spirale horizontale à large plage WPD d'afficher des performances supérieures en répondant aux spécifications strictes de température, de pression et de débit, répondant ainsi au principe d'entreprise de « la qualité d'abord, la réputation d'abord ».

Guide d'installation du compteur d'eau WPD

Une installation correcte est cruciale pour garantir un dosage stable et précis à long terme du compteur d'eau horizontal à ailes en spirale à large plage WPD. Une installation incorrecte peut entraîner des lectures inexactes et réduire la durée de vie du compteur. Le strict respect des exigences d'installation du fabricant et des codes locaux des pipelines est obligatoire.

Préparation du site d'installation : garantir un environnement de mesure idéal

Avant d'installer le compteur d'eau, une préparation minutieuse doit être effectuée pour éliminer les facteurs susceptibles d'affecter le comptage.

Déterminez l'emplacement d'installation :

Le WPD Wide Range Horizontal Spiral Wing Water Meter must be installed in a location that is easily accessible for reading, maintenance, and inspection.

Assurez-vous que le compteur est protégé du gel, des fortes vibrations ou des impacts externes.

Longueurs de tuyaux droits requises : Pour garantir un profil d'écoulement régulier et non turbulent à l'entrée du compteur, des longueurs de tuyaux droites suffisantes doivent être laissées en amont et en aval du compteur. Il s’agit d’une condition préalable essentielle pour que le compteur d’eau WPD atteigne la précision prévue.

Longueur droite en amont : nécessite généralement au moins 10 fois le diamètre nominal (DN) du compteur (10D).

Longueur droite en aval : nécessite généralement au moins 5 fois le diamètre nominal (DN) du compteur (5D).

*(Remarque : les vannes, coudes ou pompes doivent être situés aussi loin que possible du compteur.)*

Rinçage des tuyaux : Avant l'installation, le pipeline doit être soigneusement rincé pour éliminer les scories de soudure, les sédiments, les pierres ou autres débris qui pourraient endommager la turbine à ailes en spirale ou bloquer le filtre.

Installation des accessoires : Assurez-vous que les vannes d'arrêt nécessaires (une avant et une après le compteur) et un filtre (généralement installé en amont) sont déjà en place sur le site d'installation pour faciliter la maintenance future.

Procédure d'installation étape par étape : garantir une configuration correcte

Le WPD Wide Range Horizontal Spiral Wing Water Meter is a horizontal meter with strict requirements regarding the installation direction.

Vérifiez la direction : Vérifiez soigneusement la flèche de sens d'écoulement sur le boîtier du compteur. Assurez-vous que le sens d'installation du compteur s'aligne parfaitement avec le sens d'écoulement de l'eau à l'intérieur du tuyau.

Assurer une position de niveau : Le WPD Water Meter must be installed horizontally, meaning the counter face should be facing up and parallel to the ground. Horizontal Installation is the basis for its designed performance.

Aligner les connexions : Alignez le compteur avec l'espace de tuyauterie désigné. Ningbo Water Cube Instrument Technology Co., Ltd. recommande d'utiliser les connecteurs à bride appropriés. Assurez-vous que les faces de contact des brides sont alignées et parallèles pour éviter de forcer la connexion, ce qui pourrait provoquer une contrainte ou une déformation du corps du compteur.

Installer les joints : Placez des joints d'étanchéité neufs et corrects entre les deux faces de la bride.

Serrer les boulons : Serrez les boulons de la bride progressivement et symétriquement. Ne serrez pas complètement un boulon à la fois ; au lieu de cela, serrez par étapes selon un schéma symétrique pour garantir une répartition uniforme de la pression et une étanchéité fiable pour éviter les fuites.

Assurer une bonne étanchéité : prévenir les fuites et les bulles d’air

Importance de l’étanchéité : Une bonne étanchéité est essentielle pour éviter les fuites externes. Les fuites entraînent non seulement une perte de ressources en eau, mais peuvent également compromettre l'environnement de mesure du compteur d'eau horizontal à ailes en spirale à large plage WPD.

Purge d'air : Une fois le compteur installé, ouvrez lentement la vanne en amont, permettant à l'eau de remplir lentement le compteur et le tuyau en aval pour expulser l'air et les bulles du pipeline. Un remplissage rapide peut entraîner une survitesse momentanée du compteur, affectant ainsi sa durée de vie. Une purge complète de l’air est une étape importante pour obtenir une mesure précise du débit d’eau.

Vérification du fonctionnement initial : Vérifiez tous les points de connexion pour détecter tout signe de fuite. Après avoir fonctionné pendant un certain temps, vérifiez à nouveau les boulons de la bride pour déceler tout besoin de serrage supplémentaire.

Water Cube, en tant que fabricant professionnel de compteurs d'eau de grand diamètre, garantit que ses produits sont conçus pour répondre à des normes d'installation strictes. Nous recommandons fortement aux installateurs de se référer au manuel d'instructions détaillé fourni avec le produit lors de l'installation du compteur d'eau pour garantir que le compteur d'eau horizontal à ailes en spirale à large plage WPD atteint les avantages prévus de haute précision et de longue durée de vie.

Maintenance et dépannage : garantir un fonctionnement stable à long terme du compteur d'eau WPD

Même les compteurs de haute qualité comme le compteur d'eau horizontal à ailes en spirale à large plage WPD, avec leur construction durable, nécessitent un entretien et une inspection réguliers pour garantir qu'ils maintiennent une précision élevée et des performances stables sur le long terme.

Inspection de routine : maintien de l'état optimal du compteur d'eau WPD

Une inspection préventive régulière est le moyen le plus efficace de prévenir les pannes et les erreurs de comptage.

Inspection visuelle :

État du compteur : Vérifiez que le verre du comptoir est clair et sec, sans buée ni dommage. Assurez-vous que l’affichage numérique est lisible.

Contrôle des fuites : Inspectez le corps du compteur, les connexions à bride et tous les accessoires (tels que les capteurs de pression ou les câbles de sortie d'impulsions) à la recherche de signes de gouttes ou d'infiltrations. Toute fuite peut affecter la mesure précise du débit d’eau.

Vérification de l'apparence externe : Inspectez le corps du compteur pour déceler tout dommage externe, corrosion, tartre ou tout signe d'impact externe anormal.

Vérification de l'état opérationnel :

Observation du débit : Observez si l'aile en spirale tourne doucement lorsque le compteur fonctionne. À de faibles débits (par exemple la nuit), vérifiez si le compteur répond toujours pour vérifier ses performances à large plage.

Vérification de la pression du système : Pour les compteurs d'eau horizontaux à ailes en spirale à large plage WPD équipés d'accessoires de surveillance de la pression, vérifiez régulièrement que la pression du système est dans les limites de pression de service maximale.

Procédure de nettoyage : élimination des impuretés affectant la précision

Bien que les compteurs d'eau WPD soient généralement installés avec un filtre en amont, de fines impuretés peuvent encore s'accumuler au fil du temps et affecter la précision du comptage.

Nettoyage du filtre : Vérifiez et nettoyez régulièrement le filtre installé en amont du compteur. Retirez les sédiments, le tartre ou les corps étrangers accumulés pour éviter qu'ils ne provoquent une perte de charge accrue et une vitesse d'écoulement instable.

Nettoyage des compteurs internes (procédure professionnelle) : S'il est suspecté que l'aile en spirale interne ou le mécanisme de mesure est coincé ou contaminé par des débris, le personnel qualifié doit fermer les vannes, relâcher la pression du pipeline et démonter le compteur pour inspection et nettoyage. Ningbo Water Cube Instrument Technology Co., Ltd. recommande aux utilisateurs de rechercher des services professionnels de maintenance des compteurs d'eau pour éviter d'endommager les composants de précision internes.

Dépannage : résolution des problèmes courants (dépannage du compteur d'eau)

Ningbo Water Cube Instrument Technology Co., Ltd. maintient des procédures d'assemblage et de vérification robustes pour garantir que le compteur d'eau à aile en spirale horizontale à large plage WPD quittant l'usine présente une fiabilité extrêmement élevée. Néanmoins, nous encourageons les utilisateurs à respecter scrupuleusement les spécifications d'installation et de maintenance. Grâce à l'expérience de son équipe d'experts, la société fournit des conseils professionnels en matière de dépannage des compteurs d'eau et une assistance technique pour remplir son engagement « La qualité d'abord, la réputation d'abord », garantissant que le produit sert l'utilisateur avec précision sur le long terme.

Avantages comparatifs : compteur d'eau WPD par rapport à d'autres technologies de mesure

Le WPD Wide Range Horizontal Spiral Wing Water Meter holds unique advantages in the field of large-diameter, high-flow metering. A comparison with other mainstream meter types on the market clarifies the application value and technical positioning of the WPD Water Meter, especially where there is a combined requirement for cost, reliability, and Wide Range performance.

Compteur d'eau WPD vs compteurs à déplacement positif

Les compteurs volumétriques (tels que les compteurs à piston ou à piston rotatif) mesurent en isolant et en comptant avec précision le volume de fluide, généralement utilisé pour les applications résidentielles de petit diamètre et à faible débit, offrant une excellente précision à faible débit.

Le advantage of the WPD Water Meter lies in its capacity to handle large flows and its extremely low Head Loss, making it an ideal choice for municipal main pipelines and industrial supply, areas where positive displacement meters cannot be used.

Compteur d'eau WPD vs compteurs d'eau à ultrasons

Les compteurs d'eau à ultrasons sont des instruments de mesure modernes et de haute technologie qui mesurent le débit en transmettant des signaux ultrasoniques à travers l'eau, sans pièces mobiles.

Le WPD Wide Range Horizontal Spiral Wing Water Meter performs better in terms of cost-effectiveness and reliability in harsh water quality environments. Ningbo Water Cube Instrument Technology Co., Ltd., leveraging its complete industrial chain and focus on mechanical manufacturing of large-diameter water meters, can offer high-quality, long-life WPD Water Meters at a more competitive cost.

Compteur d'eau WPD vs compteurs d'eau électromagnétiques

Les compteurs électromagnétiques utilisent la loi de Faraday sur l'induction électromagnétique pour mesurer le débit de liquides conducteurs, sans pièces mobiles et avec une perte de charge extrêmement faible.

Le advantage of the WPD Wide Range Horizontal Spiral Wing Water Meter lies in its broad applicability (no conductivity requirement) and lower investment cost, making it a reliable alternative for many Municipal Water Distribution projects. In summary, the WPD Wide Range Horizontal Spiral Wing Water Meter successfully achieves an excellent balance between the three key factors: High Flow, Low Head Loss, and Wide Range. Water Cube utilizes the latest technology and accumulated experience, ensuring in the design and assembly and verification process that the WPD Water Meter maximizes these advantages, earning the favor of a wide range of customers. The company welcomes industry colleagues to visit and provide guidance to jointly advance metering technology.

FAQ

Comment déterminer la taille correcte pour le compteur d'eau horizontal à ailes en spirale à large plage WPD ?

La sélection du diamètre nominal (DN) correct est essentielle. Le dimensionnement est principalement basé sur les facteurs suivants :

Débit continu maximum (Qmax) : Le Qmax of the meter must be greater than or equal to the system's anticipated maximum Flow Rate.

Débit normal (Qn) : Assurez-vous que le débit auquel le système fonctionne la plupart du temps se situe dans la plage de fonctionnement optimale du compteur (généralement entre Qt et Qmax).

Perte de tête : Sélectionnez un diamètre capable de maintenir une faible perte de charge au débit prévu, en fonction des exigences strictes du système en matière de perte de pression.

Ningbo Water Cube Instrument Technology Co., Ltd. recommande aux clients de fournir des paramètres de fonctionnement détaillés du système pendant le processus de sélection afin que les experts techniques de l'entreprise puissent recommander le modèle le plus approprié en fonction des spécifications techniques détaillées du compteur d'eau à aile en spirale horizontale à large plage WPD, garantissant ainsi sa précision et son efficacité de fonctionnement à long terme.

Quelle est la durée de vie typique d’un compteur d’eau WPD ?

Le lifespan of a WPD Wide Range Horizontal Spiral Wing Water Meter primarily depends on its Durable Construction, manufacturing quality, and operating environment.

Qualité de fabrication : les compteurs d'eau WPD de haute qualité fabriqués par Water Cube, grâce à leurs procédures rigoureuses de fabrication de moules, d'assemblage et de vérification, garantissent la durabilité et la stabilité des composants internes, en particulier l'aile en spirale.

Durée de vie prévue : Dans des plages de pression et de température de fonctionnement normales et avec un entretien approprié du compteur d'eau, le compteur d'eau WPD peut généralement fonctionner de manière sûre et stable pendant 10 à 15 ans, voire plus.

Le compteur d'eau horizontal à ailes en spirale à large plage WPD nécessite-t-il un étalonnage périodique ?

Oui. Tout appareil de mesure mécanique connaîtra une dérive de précision au fil du temps en raison de l’usure.

Exigences légales : En fonction des réglementations métrologiques locales et nationales, le compteur d'eau WPD est soumis à des cycles de vérification obligatoires (généralement toutes les quelques années).

Assurance des performances : Même sans exigences obligatoires, la vérification périodique de l'étalonnage (par exemple tous les 5 ans) du compteur d'eau WPD garantit que ses performances de mesure à large plage continuent de répondre à la norme de précision élevée de ± 2 %, ce qui est particulièrement important pour la distribution d'eau municipale et la facturation commerciale.

Comment mettre en œuvre la lecture à distance pour le compteur d’eau WPD ?

Le WPD Wide Range Horizontal Spiral Wing Water Meter offers excellent intelligent expandability:

Sortie d'impulsion : La plupart des compteurs d'eau WPD peuvent être équipés en option d'un émetteur d'impulsions pour convertir la rotation mécanique en signaux d'impulsions électriques.

Modules intelligents : Lese pulse signals can be connected to remote data acquisition modules (such as M-Bus, LoRa, or GPRS modules) to enable remote meter reading and real-time Industrial Water Monitoring.

Water Cube, pendant la phase de conception et de développement du produit pour les mouvements de compteurs et les compteurs finis, prend pleinement en compte la nécessité d'une intégration intelligente, garantissant que les clients peuvent facilement intégrer le compteur d'eau WPD dans les systèmes modernes AMI/AMR (Advanced Metering Infrastructure/Reading).

Le compteur d'eau horizontal à ailes en spirale à large plage WPD est-il adapté aux applications d'eau chaude ?

Le maximum applicable Temperature for standard cold water WPD Wide Range Horizontal Spiral Wing Water Meters is typically 50°C.

Personnalisation de l'eau chaude : Pour les applications d'eau chaude au-dessus de 50 °C (par exemple, eau de circulation industrielle ou chauffage urbain), un compteur d'eau WPD à eau chaude spécialement conçu doit être utilisé.

Les compteurs d'eau chaude utilisent des matériaux spéciaux résistants aux hautes températures pour les composants internes et les joints afin de garantir la stabilité structurelle et la précision des mesures dans les environnements à haute température. Les clients doivent clairement communiquer la température maximale de l'eau requise à Ningbo Water Cube Instrument Technology Co., Ltd. lors de la commande.
